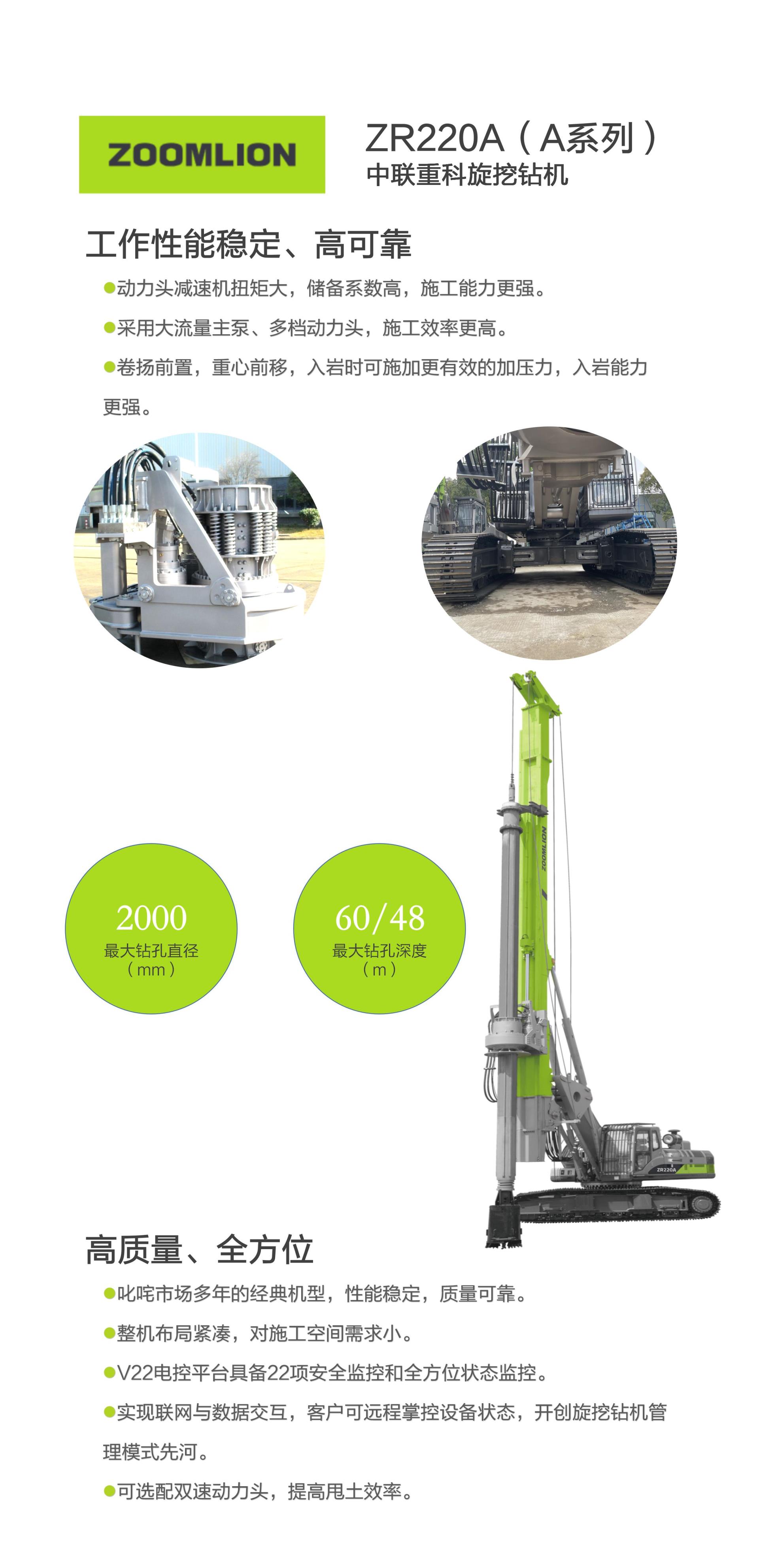

ZR220A旋挖钻机
1.叱咤市场多年的典范机型,机能不变,品质靠得住。
2.零件规划松散,对施工空间需要小。
3.能源头加速机扭矩大,储蓄系数高,施工才能更强。
4.接纳大流主泵、多档能源头,施工效力更高。
5.卷扬前置,重心前移,入岩时可施加更有用的加压
力,入岩才能更强。
6.V22电控平台具有22项宁静监控和全方位状况监控。
7.完成联网与数据交互,客户可长途掌控装备状况,开
创旋挖钻机办理形式先河。
8.可选配双速能源头,进步甩土效力。
|
ZR220A旋挖钻机机能参数表 |
||||||
| 首要参数 | 单元 | 数值 | 备注 | |||
| 钻孔参数 | ||||||
| **大钻孔直径 | mm | 2000 | ||||
| **大钻孔深度 | m | 60/48 | 摩阻杆/机锁杆 | |||
| 能源头 | ||||||
| **大输入扭矩 | kN.m | 240 | ||||
| 转速规模 | rpm | 6~26 | ||||
| 加压体系 | ||||||
| 加压体例 | 加压油缸 | |||||
| 加压力 | kN | 180 | ||||
| 起拔力 | kN | 200 | ||||
| **大加压路程 | mm | 5300 | ||||
| 主卷扬 | ||||||
| 卷筒布局型式 | 双层 | |||||
| **大单绳拉力 | kN | 200 | ||||
| **大速率 | m/min | 63 | ||||
| 钢丝绳直径 | mm | 28 | ||||
| 副卷扬 | ||||||
| **大单绳拉力 | kN | 90 | ||||
| **大速率 | m/min | 66 | ||||
| 钢丝绳直径 | mm | 22 | ||||
| 桅杆倾角 | ||||||
| 前/后 | ° | 5/90 | ||||
| 左/右 | ° | ±4.5 | ||||
| 策念头 | ||||||
| 策念头型号 | Cummins QSL9 | |||||
| 策念头额外功率 | kW | 242 | ||||
| 策念头排放规范 | 国Ⅲ | |||||
| 策念头排量 | L | 8.9 | ||||
| 底盘 | ||||||
| 履带外宽(**小~**大) | mm | 3100-4400 | ||||
| 履带板宽度 | mm | 800 | ||||
| 尾部反转展转半径 | mm | 4132 | ||||
| 零件 | ||||||
| 任务品质 | t | 73 | ||||
| **大牵引力 | kN | 423 | ||||
| **大行走速率 | km/h | 2.26 | ||||
| 零件高度 | m | 21 | ||||
|
可设置装备摆设钻杆型号 |
||||||
| 型号 | 钻深m | 备注 | ||||
| 摩阻杆Φ440-5×13.5m | 60 | |||||
| 机锁杆Φ440-4×13.5m | 48 | 标配 | ||||
